將被測正弦信號和頻率已知的標準信號分別加至示波器的Y軸輸入端和x軸輸入端，在示波器顯示屏上將出現一個合成圖形，這個圖形就是李沙育圖形，也稱李薩育圖形。
將被測正弦信號和頻率已知的標準信號分別加至示波器的Y軸輸入端和x軸輸入端，在示波器顯示屏上將出現一個合成圖形，這個圖形就是李沙育圖形。李沙育圖形隨兩個輸入信號的頻率、相位、幅度不同，所呈現的波形也不同。當兩個信號相位差為90°時，合成圖形為正橢圓，此時若兩個信號的振幅相同的話，合成圖形為圓；當兩個信號相位差為0°時，合成圖形為直線，此時若兩個信號振幅相同則為與x軸成45°的直線。

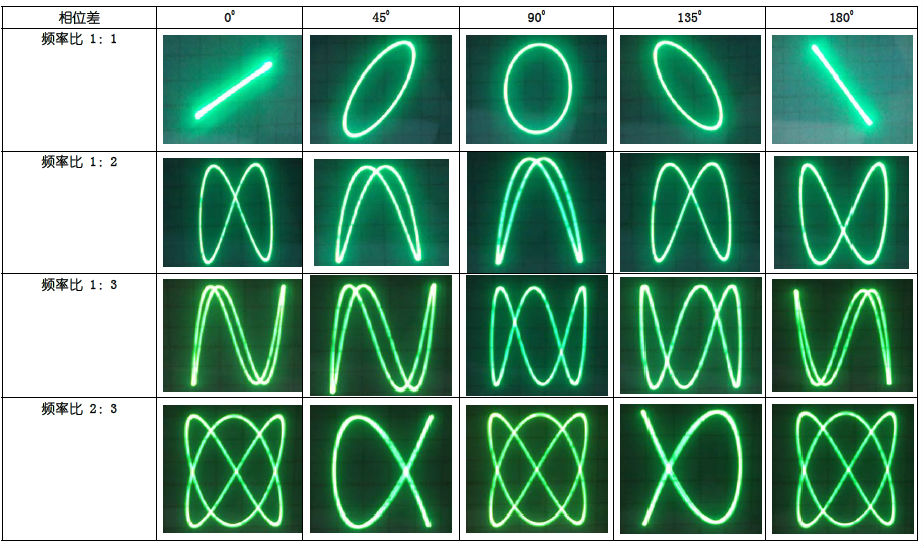

下圖為一些典型的李沙育圖形：
李沙育圖形通常用于示波器原理學習，可以通過觀測圖形初略判斷兩個被測信號的頻率關系及相位關系。
李沙育圖形判斷法主要針對正弦交流信號。對于包含多種頻率分量的變頻電量，很難通過李沙育圖形判斷頻率或相位關系。
利用DT系列數字變送器的兩個通道，編制必要的上位機軟件，可以方便的制作虛擬雙通道示波器，并可繪制李沙育圖形。對于非正弦的變頻電量，可以分離出其基波分量或諧波分量之后，單獨繪制基波或某次諧波的李沙育圖形。
WP4000變頻功率分析儀可以準確測量每一個電壓、電流通道的頻率，對于相同頻率的參量，可以通過觀測其基波或諧波相位準確計算兩者的基波相位差及諧波相位差。
