國家中小型電機產品質量監督檢驗中心電機試驗臺

  • 瀏覽次數:26886次
  • 發布時間:2015/7/10 9:15:20
  • 作者:銀河電氣

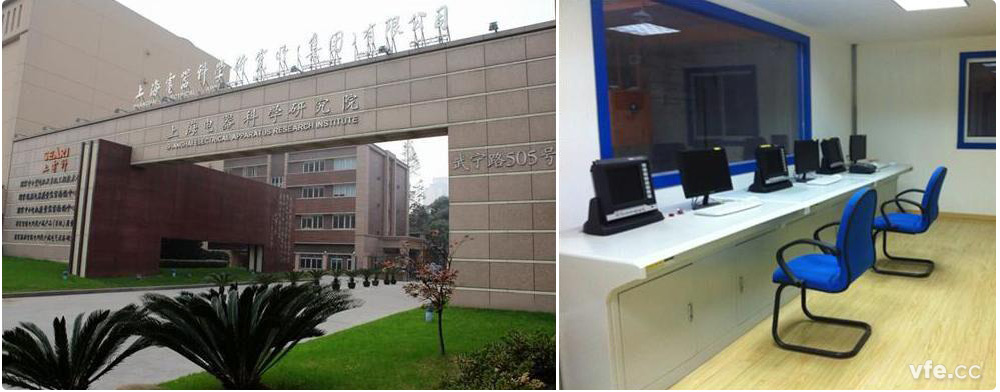

國家中小型電機產品質量監督檢驗中心簡介

國家中小型電機產品質量監督檢驗中心簡介

  國家中小型電機產品質量監督檢驗中心隸屬于上海電器科學研究所(集團)有限公司,是一個不以營利為目的,具有公正第三方地位的檢驗機構。經過五十多年的建設,已經成為國內技術力量最強的檢測機構之一,承擔中國強制性產品認證(CCC)認證、科技成果鑒定、性能試驗、可靠性試驗、自愿性產品認證、節能產品認證測試、電磁兼容性(EMC)測試、環境適應性試驗及各類委托檢驗。

  中小型電機試驗臺可滿足各種同步電機、異步電機、變頻電機、直流電機、變頻器等的型式試驗及出廠試驗的需要,被試電機種類多,電壓等級及功率覆蓋范圍寬,要求電機試驗測試系統能夠在較寬的頻率、幅值和功率因數范圍內,均可實現高精度測量。

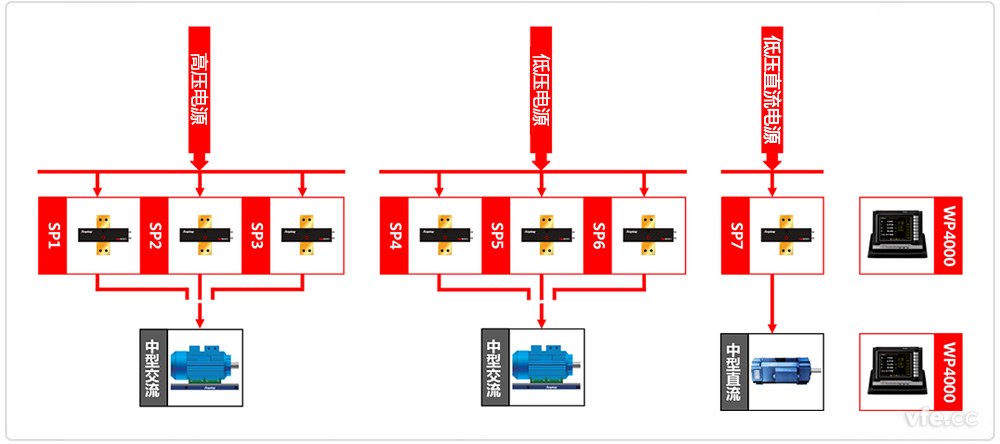

中小型電機試驗臺原理框圖

中小型電機試驗臺原理框圖

中小型電機試驗臺原理框圖

  本中小型電機試驗臺包括中型高壓2.5MW電機試驗臺和小功率電機試驗室綜合試驗臺,上圖為主要測量原理框圖。本試驗臺適用于高低壓交流、低壓直流、低頻、工頻、變頻至中頻電機試驗的電參量測試,適應正弦波、疊頻波、PWM波等非正弦波試驗電源供電的電機試驗的電參量測試,全頻段基波測試精度滿足電機試驗國家標準要求,符合電磁兼容性(EMC)要求。

中小型電機試驗臺主要設備清單

測點 設備名稱 型號 數量 備注
SP1~3 變頻功率傳感器 SP103301C 3
SP4~6 變頻功率傳感器 SP112202C 3
SP7 變頻功率傳感器 SP691152C 1

變頻功率傳感器 SP103301C 1

變頻功率傳感器 SP691201C 4

變頻功率分析儀 WP4000 4
