船用電力推進系統新型十五相感應電機測試系統

  • 瀏覽次數:24388次
  • 發布時間:2015/6/16 17:47:48
  • 作者:銀河電氣

船用電力推進系統新型十五相感應電機測試系統簡介


  船用電力推進系統采用變頻器/機組驅動十五相感應電機,存在著功率大、相數多;基波頻率低、諧波含量高;電磁環境復雜;電壓較高、電流較大;諧波頻率高、次數大;測試成本高等難點,常規測試方法及一般功率分析儀無法滿足測量要求,測量數據往往與實際情況有較大的偏差。本測試系統有效地解決了上述難點,通過科學實驗,對十五相感應推進電機及推進變頻器的性能進行準確的測量,測試結果與設計值差距在規定容差范圍之內。本測試系統記錄實驗過程全部原始數據,為電力推進系統的科研、生產和質檢提供科學的數據支撐,避免重復試驗,降低試驗成本,提高試驗效率。

二船用電力推進系統新型十五相感應電機測試系統原理圖

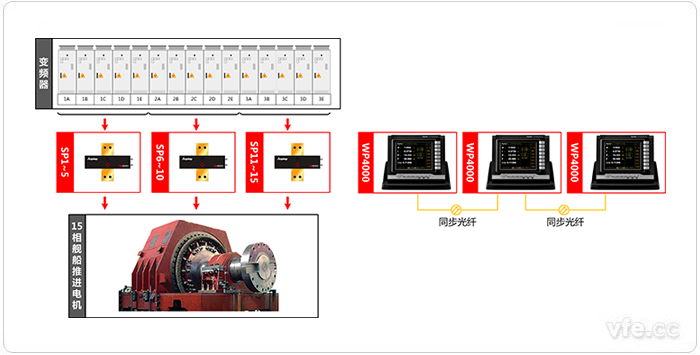

某艦船電力推進系統新型十五相感應電機測試系統原理圖

船用電力推進系統新型十五相感應電機測試系統原理圖

船用電力推進系統新型十五相感應電機測試系統設備清單

測點 設備名稱 型號 數量 備注

SP1-SP5、SP6-SP10
、SP11-SP15

變頻功率傳感器 SP332102C 15

變頻功率分析儀 WP4000 3
