當前位置:首頁產品應用 │ 三一重工電動汽車控制器與電機試驗臺

三一重工電動汽車控制器與電機試驗臺

  • 瀏覽次數:24462次
  • 發布時間:2015/6/26 14:03:25
  • 作者:銀河電氣

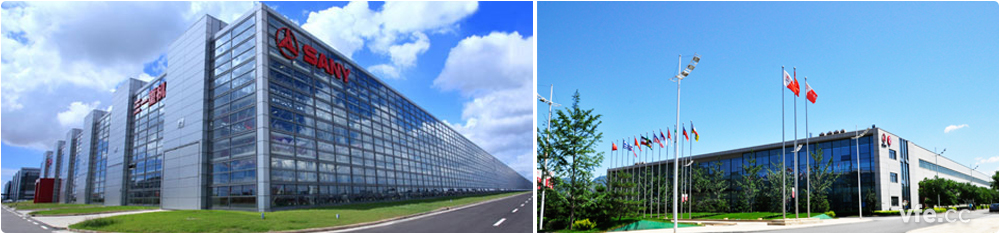

三一重工簡介

三一集團

  三一集團是全球裝備制造業的領先企業之一,其核心企業三一重工是中國股權分置改革首家成功實現全流通的企業。三一主導產品為混凝土、筑路、挖掘、樁工、起重、風電、港口等設備,廣泛參建全球重點工程,星級的售前、售中、售后服務已覆蓋全球100多個國家和地區。

  本三一重工電動汽車控制器與電機試驗臺可以完成額定功率14kW及以下的汽車電機試驗和48/80V的電機控制器試驗,采用WP4000變頻功率分析儀作為測試系統實現高精度實時測量。

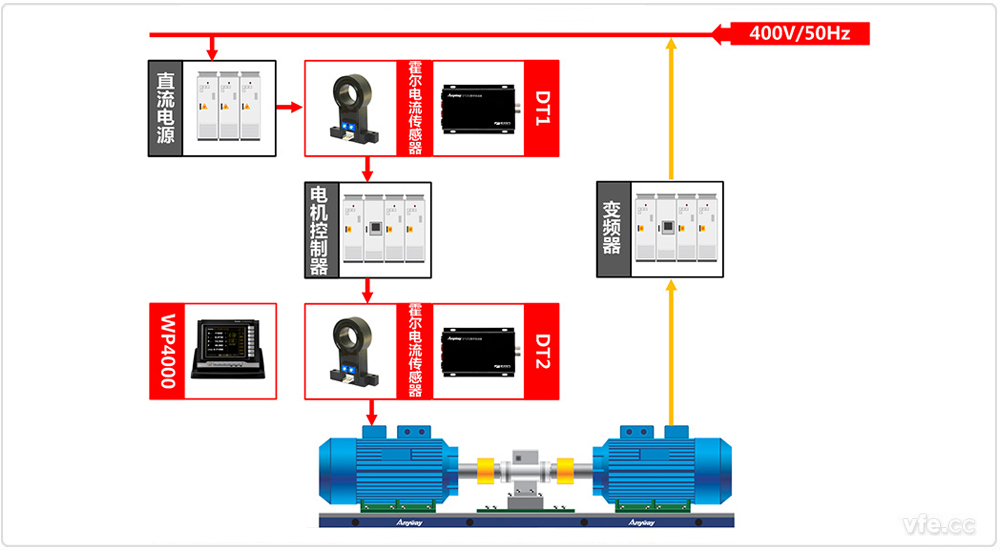

電動汽車控制器與電機試驗臺架測試系統原理框圖

電動汽車控制器與電機試驗臺架測試系統原理框圖

電動汽車控制器與電機試驗臺架測試系統原理框圖

  本測試系統采用霍爾電流傳感器搭配DT數字變送器的經濟適用型方式,測量直流電源輸出的一路直流和電機控制器的輸出的一路三相交流,采用WP4000變頻功率分析儀采集DT數字變送器的測量數據,實現電動汽車控制器和電動汽車電機的實時高精度測量。

電動汽車控制器與電機試驗臺架測試系統配置表

測點 設備名稱 型號 數量 備注
DT1 數字變送器 DT223B 1 直流測量
DT2 數字變送器 DT223B 3 交流測量

功率分析儀 WP4000 1
