中頻隔離變壓器測試系統

一中頻隔離變壓器諧波損耗分析系統簡介

　　本中頻隔離變壓器測試系統主要滿足中頻隔離變壓器的銅損耗、鐵損耗、變壓器損耗的測量，對初級及次級電壓、電流進行諧波分析及波形分析等。

　　通過向中頻隔離變壓器輸入三階梯方波，然后由變頻功率傳感器及變頻功率分析儀采集原邊和副邊的電壓電流瞬時數據，進行諧波分析。

　　本系統可以通過兩種方式進行試驗方式實現中頻隔離變壓器測試

　　常規損耗測試：通過進行變壓器開路試驗和短路試驗，計算出變壓器的鐵損耗及銅損耗。由于中頻變壓器的運行頻率較高，趨膚效應對繞組等效電阻的影響較大，計算的銅耗可能偏小。計算時應加上趨膚效應系數。

　　簡化損耗測試：額定負載下，直接測量輸入輸出功率，由于變壓器效率較高，該法一般不用于效率測量，但是完全可以用于以設計散熱為目的的損耗試驗。

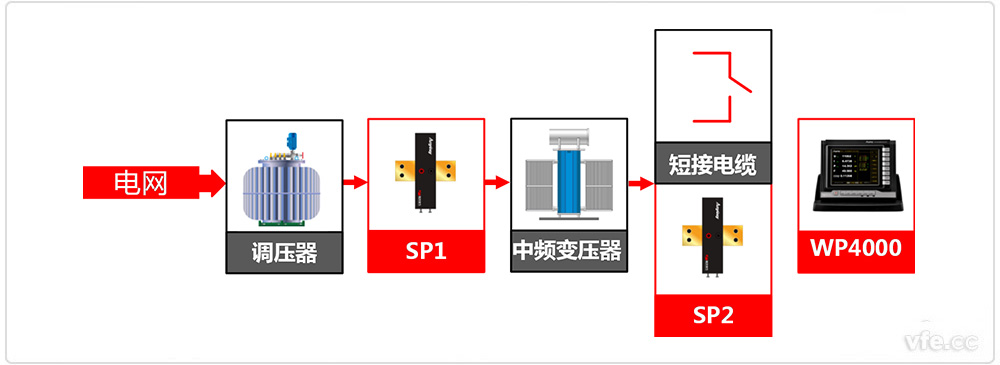

中頻隔離變壓器諧波損耗分析系統原理框圖

中頻隔離變壓器諧波損耗分析系統原理框圖

　　原邊采用3300V/500A變頻功率傳感器，副邊采用1140V/1500A的變頻功率傳感器，可以對中頻隔離變壓器直接進行輸入輸出試驗，也可以通過短接電纜的切換實現對隔離變壓器的短路試驗和空載試驗。
