中國中車受電弓在線檢測系統

  • 瀏覽次數:25598次
  • 發布時間:2015/6/22 23:04:48
  • 作者:銀河電氣

中國中車株洲電力機車有限公司受電弓檢測系統簡介

  電力機車受電弓運行于高壓交流環境下,且高速運行時易出現拉弧等現象,電磁干擾大。常規的模擬量輸出傳感器傳輸過程中容易受到電磁干擾的影響,導致測量精度降低甚至不能正常工作。且前后端通過電纜連接的方式,容易將高壓引入,導致設備和人員安全受到威脅。

  銀河電氣OPC系列光纖轉換器,將模擬信號轉換為數字信號,通過光纖傳輸后再還原為模擬信號,無縫兼容原有系統,實現電氣隔離,大幅提升受電弓在線檢測系統電磁兼容性能。

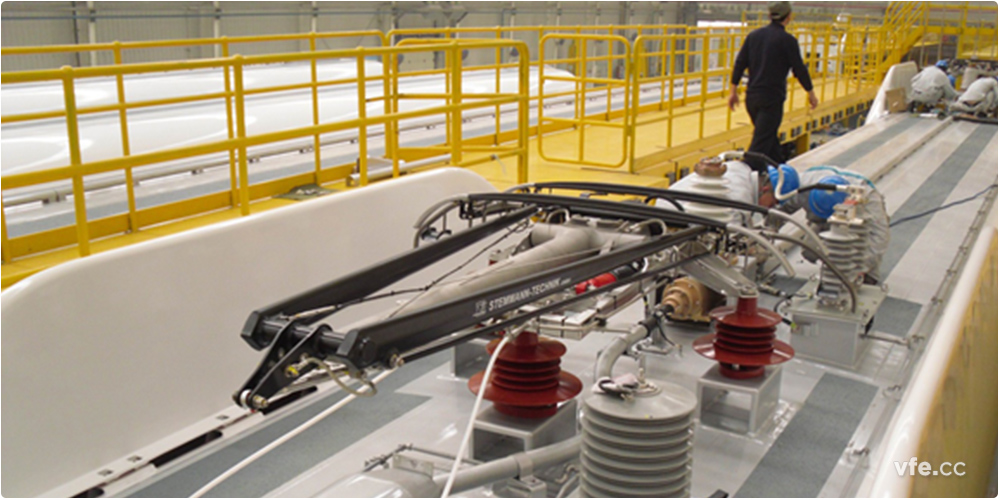

受電弓檢測系統現場圖片

中國中車株洲電力機車有限公司受電弓檢測系統現場圖片

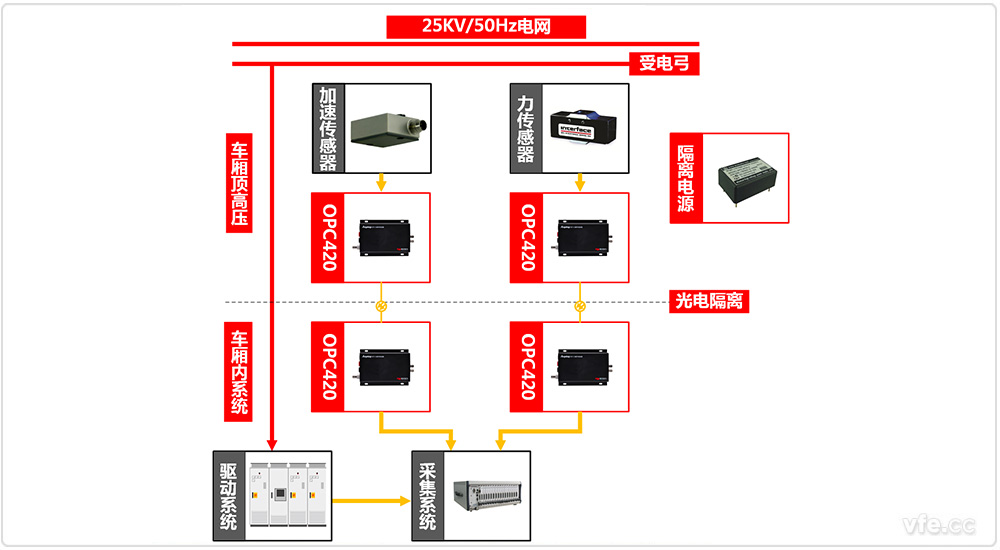

受電弓檢測系統原理圖

受電弓檢測系統原理圖

受電弓檢測系統原理圖

  加速度傳感器與力傳感器的模擬量信號通過OPC420模塊轉換為數字信號,通過光纖傳輸?shù)杰噹麅?nèi)。車廂內有兩種解決方案:

  方案1:將光纖信號還原為模擬信號,輸入到采集系統。這個方案的優勢是不需要更改原有系統,適用于系統既定條件下對系統整體電磁兼容性能的改善。本項目即采用該方案。

  方案2:將光纖信號還原為數字信號,直接輸入數字系統。這個方案的優勢是不需要經過模擬量的二次轉換與采集,系統精度高,結構簡單可靠性高。

受電弓檢測系統設備配置表

設備名稱 型號 數量 備注
光纖轉換器 OPC420 8對 定制,一對包含一臺單通道模擬量輸入模塊和一臺單通道模擬量輸出模塊
隔離電源 定制 1個 帶電池供電穩壓輸出
