國家能源風力發電機研發中心永磁直驅風電試驗臺

  • 瀏覽次數:21811次
  • 發布時間:2015/6/19 15:43:41
  • 作者:銀河電氣

國家能源風力發電機研發中心簡介

  國家能源風力發電機研發中心是我國風力發電機領域唯一的國家研發(實驗)機構, 并被列入國家重點支持的技術研發平臺,是國際一流的風力發電機研發中心,是國際互認的風電電氣裝備檢測試驗機構。國家能源風力發電機研發(實驗)中心符合國際要求、可以為風力發電機檢測提供服務的A類檢查和檢測中心。其永磁直驅風電試驗臺可以完成5MW永磁直驅同步風力發電機、電勵磁同步風力發電機及異步電機的型式試驗及出廠試驗。

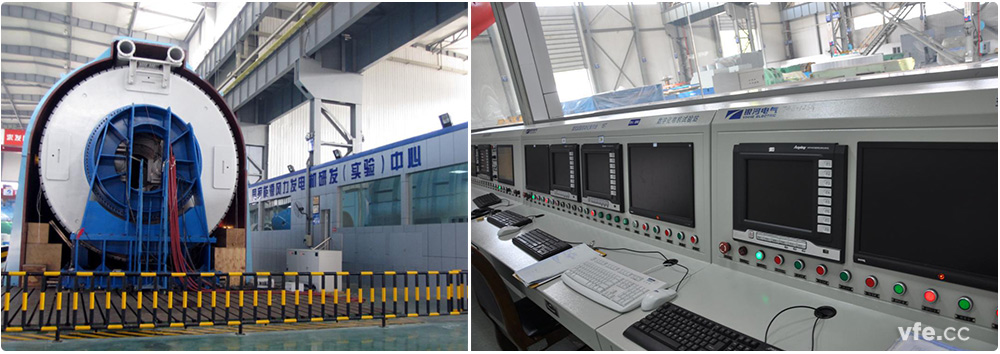

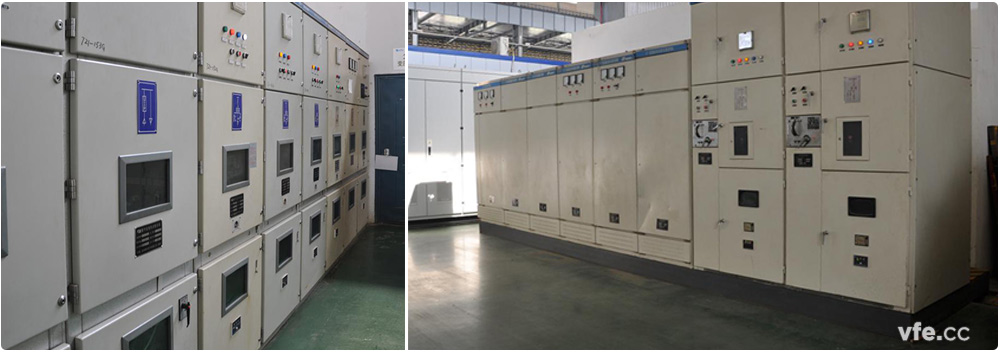

永磁直驅風電試驗臺現場圖片

永磁直驅風電試驗臺現場圖片

永磁直驅風電試驗臺現場圖片

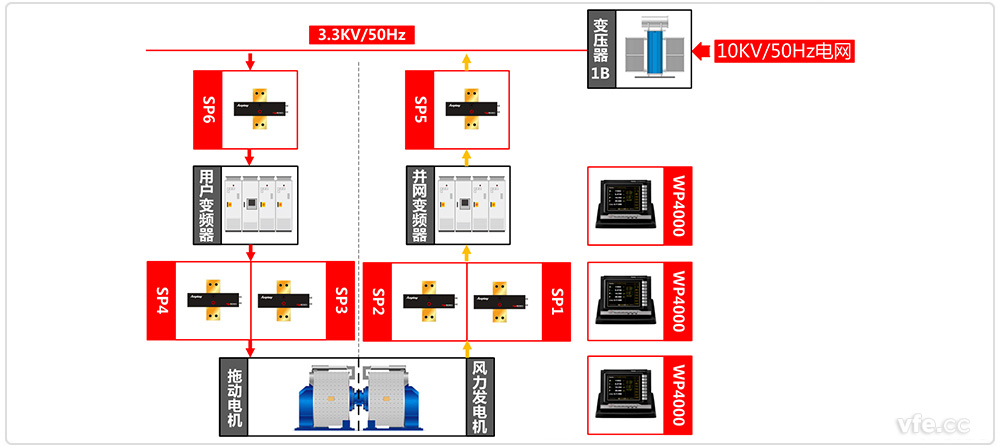

永磁直驅風電試驗臺原理框圖

永磁直驅風電試驗臺原理框圖

永磁直驅風電試驗臺原理框圖

  該永磁直驅風電試驗臺采用交流電能回饋技術,采用高壓3.3kV變頻器驅動電機,拖動電機驅動被試永磁直驅風力發電機組發電,被試機組發出電能經并網變頻器回饋到電網,實現電能回饋,節約試驗室運行成本。測試系統采用WP4000變頻功率分析儀,可以實現5MW永磁直驅同步風力發電機、電勵磁同步風力發電機及異步電機以及變頻器的效率測試。

永磁直驅風電試驗臺主要測試設備配置表

測點 設備名稱 型號 數量 備注
SP1~2 變頻功率傳感器 SP332202C 6
SP3~4 變頻功率傳感器 SP332202C 6
SP5 變頻功率傳感器 SP332352C 3
SP6 變頻功率傳感器 SP332352C 3

變頻功率分析儀 WP4000 3
