中山大洋電動汽車驅動系統測試平臺

  • 瀏覽次數:21164次
  • 發布時間:2017/3/3 17:18:07
  • 作者:銀河電氣

中山大洋電機股份有限公司電動汽車驅動系統測試平臺

  中山大洋電機股份有限公司大洋電機是我國微電機行業龍頭企業之一,是全球同類電機產品的大型領先供應商。主要從事微特電機、新能源汽車電驅動電機及控制系統的開發、生產和銷售。2016年1月,大洋電機成功收購上海電驅動,收購方大洋電機一舉成為國內最大的新能源汽車電機電控供應商,市場份額達到近1/3。

  本套電動汽車驅動系統測試平臺主要用于額定功率500KW以下低速大扭矩驅動電機及電機控制器型式試驗,試驗平臺符合GB/T 18488-2015對試驗設備的要求,力求為客戶提供滿足現有測試需求,兼顧未來發展需要,整體成本可控,使用維護成本低,精度及可靠性高的標準化EV試驗臺。

電動汽車驅動系統測試平臺原理框圖

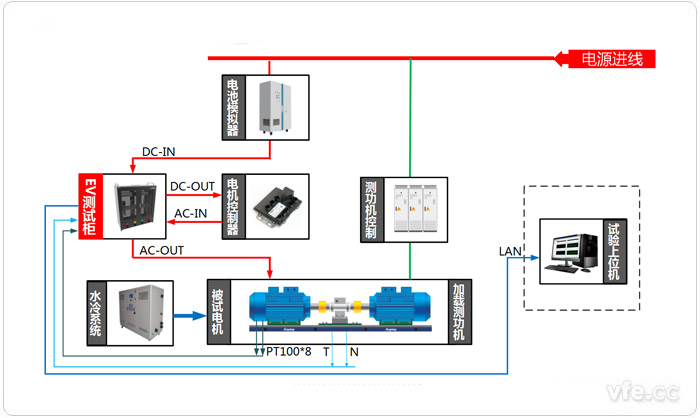

電動汽車驅動系統試驗臺位測試原理圖(電動狀態)

DC-IN:EV測試柜直流輸入;DC-OUT:EV測試柜直流輸出;AC-IN:EV測試柜三相交流輸;AC-OUT:EV測試柜三相交流輸出

圖示:電動汽車驅動系統試驗臺位測試原理圖(電動狀態)

  500KW電動汽車驅動系統試驗臺測試原理圖如上圖所示,主要包含電池模擬器、電機控制器、水冷系統、被試電機、加載測功機、測功機控制器、EV動力總成測試柜(以下簡稱EV測試柜)、扭矩轉速傳感器、試驗上位機、安裝測試平臺等設備。

  本套低速大扭矩試驗平臺功率測試系統采用EV測試柜,EV測試柜是銀河電氣專為電動汽車動力總成測試研發的可配置標準測控產品,EV測試柜集主要測試功能于一體,提供快插接頭,方便客戶連接系統。

  本臺EV測試柜采用虛擬儀器架構,包含4個功率模塊、1個8通道溫度模塊、1個扭矩轉速變送模塊、1個數據主機模塊。

  1. 4個功率模塊可滿足電機控制器一路直流輸入,電機控制器三路交流輸出測試;

  2. 8通道溫度模塊可接入8路PT100溫度傳感器信號;

  3. 扭矩轉速變送模塊可接入扭矩轉速傳感器輸出兩路頻率脈沖信號。

  功率模塊、溫度模塊、扭矩轉速變送模塊將數據進行分析處理,通過以太網LAN口將測試數據共享至試驗上位機。

電動汽車驅動系統測試平臺設備配置表

測點 設備名稱 型號 數量 備注
電機控制器直流輸入、三相交流輸出、溫度、扭矩轉速 EV動力總成測試柜 / 1

4個功率模塊、1個8通道溫度模塊、1個扭矩轉速變送模塊、1個數據 主機模塊 0V
