國家高電壓計量站高壓電機能效計量檢測平臺

  • 瀏覽次數:25751次
  • 發布時間:2015/6/15 17:50:39
  • 作者:銀河電氣

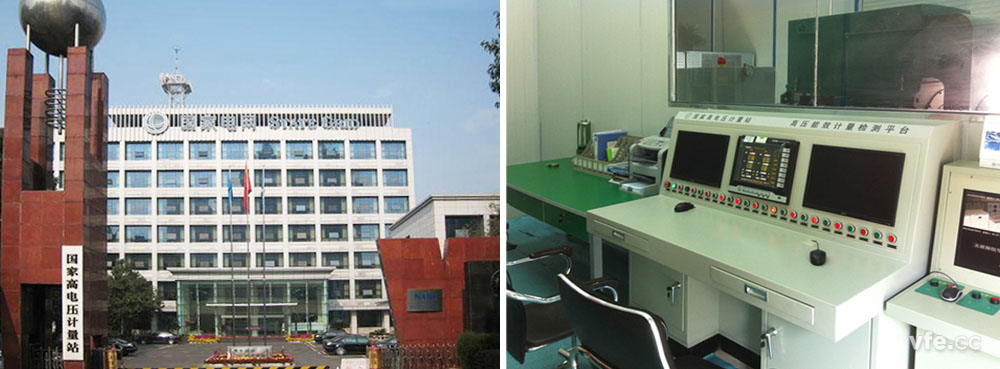

國家高電壓計量站簡介

  國家高電壓計量站設立于國網電力科學研究院武漢院區,由國家質量監督檢驗檢疫總局授權在全國范圍內開展高電壓、大電流國家法定計量檢定工作,是國家質量監督檢驗檢疫總局授權的電力互感器、精密互感器定型鑒定技術機構。國家高電壓計量站保存著高電壓、大電流國家標準,擔負著標準量值的溯源和傳遞工作,是電力行業唯一一家獲得國家質量監督檢驗檢疫總局授權的國家法定機構。國家高電壓計量站高壓電機能效計量檢測平臺是國家高電壓計量站重要組成部分。

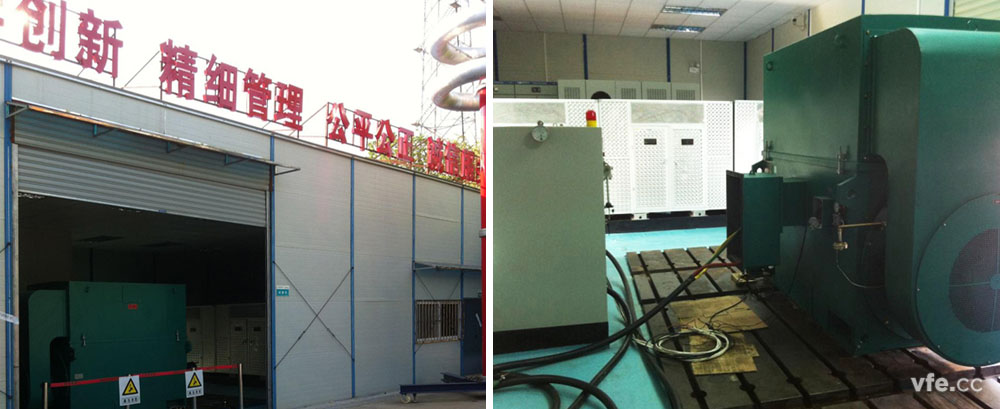

高壓電機能效計量檢測平臺現場圖片

高壓電機能效計量檢測平臺

高壓電機能效計量檢測平臺

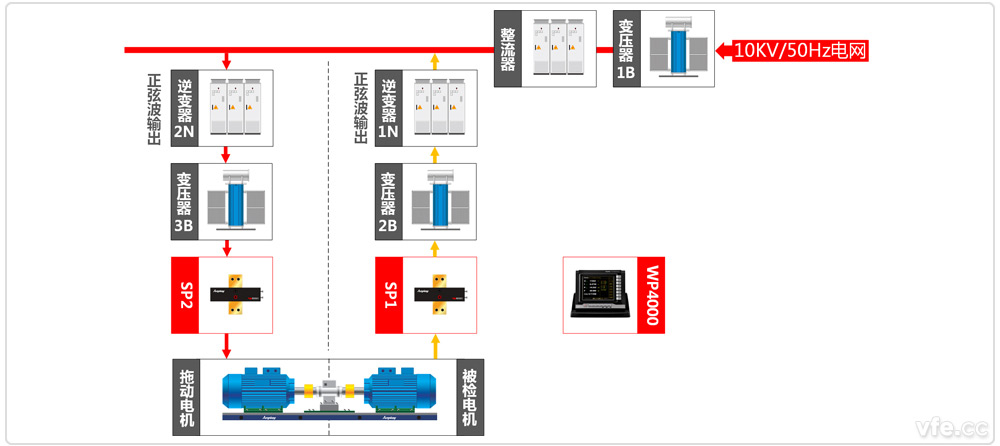

高壓電機能效計量檢測平臺系統原理圖

高壓電機能效計量檢測平臺系統原理圖

高壓電機能效計量檢測平臺系統原理圖

  高壓電機能效計量檢測平臺主要由電機試驗專用變頻電源、WP4000變頻功率分析儀、SP系列變頻功率傳感器DMC300分布式測控系統、高壓能效計量檢測軟件及上位機等構成。

  高壓電機能效計量檢測平臺可對2MW以下高壓三相異步電動機進行能效檢測,試驗方法主要包括等值電路法、圓圖法和直接負載法。與常規的用于電機型式試驗和出廠試驗的高壓電機試驗臺不同的是,高壓能效計量檢測平臺的檢測重點是電機效率,為了對試驗結果的科學性和準確性給出定量的評價,國家高電壓計量站對用于試驗的測試設備的不確定度進行了全面的溯源和不確定度評定,對作為主要試驗結果的電機能效數據提供不確定度評定,讓電機企業非常清晰的知道所生產電機的真實能效范圍。

高壓電機能效計量檢測平臺設備清單

測點 設備名稱 型號 數量 備注
SP1 變頻功率傳感器 SP103202C 3
SP2 變頻功率傳感器 SP103202C 3

變頻功率分析儀 WP4000 1
