國家工礦電傳動車輛質檢中心傳動系統試驗臺

  • 瀏覽次數:22025次
  • 發布時間:2015/6/29 15:51:04
  • 作者:銀河電氣

國家工礦電傳動車輛質檢中心傳動系統試驗臺簡介

  國家工礦電傳動車輛質量監督檢驗中心是由國家質檢總局批準建立的,是目前全國唯一一家集檢測、科研、標準、信息、服務、培訓為一體的工礦電傳動車輛檢驗檢測和研究機構。其具有獨立法人和第三方公正性地位,將承擔工礦電傳動車輛、礦山運輸及安全裝備及部件的型式試驗、監督檢驗、定期檢驗、仲裁檢驗、委托檢驗、生產許可證發證檢驗和產品研制試驗等。本傳動系統試驗臺是質檢中心的重要組成部分,包含一個交流電機檢測臺位、一個直流電機檢測臺位,主要用于汽車傳動電機檢試驗工作。

傳動系統試驗臺原理圖

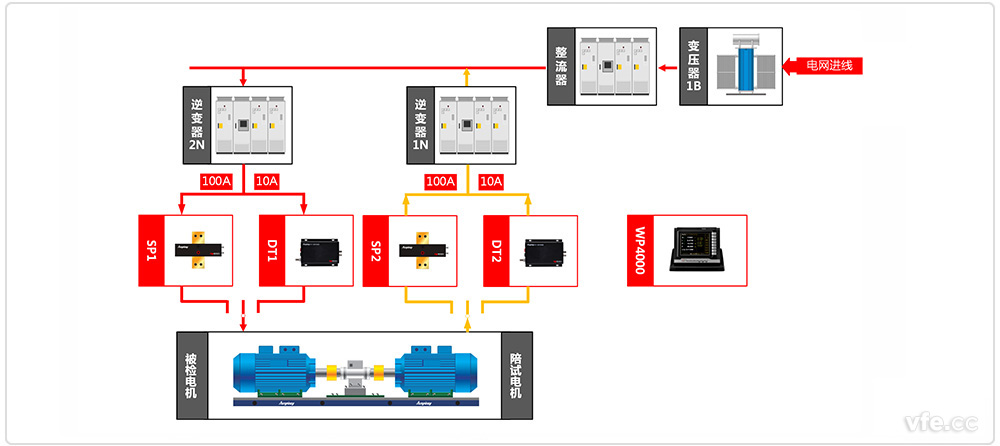

交流電機檢測原理框圖

圖1:交流電機檢測原理框圖

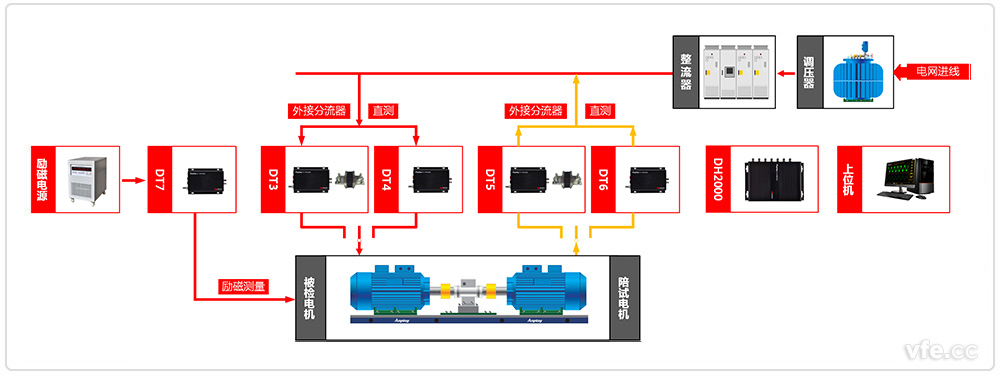

直流電機檢測原理框圖

圖2:直流電機檢測原理框圖

  傳動系統試驗臺包含一個交流電機檢測工位、一個直流電機檢測工位,均采用對拖能量回饋的方式進行檢試驗,電網端只需提供線路的損耗。

  如圖1所示,交流電機檢測工位輸入端配置SP381101B、DT217B兩個量程等級的變送器,根據被檢電機特征值選擇接入相應量程等級的傳感器和數字變送器。

  如圖2所示,直流電機檢測工位輸入、輸出端均配置DT114B、DT216B兩個量程等級的變送器,DT114B數字變送器外接電流傳感器可滿足大電流電機檢測需求,配置DT217B數字變送器完成直流電機勵磁測量。

傳動系統試驗臺設備表

測點 設備名稱 型號 數量 備注
SP1 變頻功率傳感器 SP381101B 2
SP2 變頻功率傳感器 SP381101B 2
DT1 數字變送器 DT217B 2 690V/10A
DT2 數字變送器 DT217B 2 690V/10A
DT3 數字變送器 DT114B 1 1000V/75mV
DT4 數字變送器 DT216B 1 1000V/30A
DT5 數字變送器 DT114B 1 1000V/75mV
DT6 數字變送器 DT216B 1 1000V/30A
DT7 數字變送器 DT217B 1 勵磁測量1000V/10A

變頻功率分析儀 WP4000 1

數字主機 DH2000 1
